Содержание статьи
- Строительные конструкции гермозоны и пассивная огнестойкость
- Автоматическое газовое пожаротушение Novec 1230
- Аспирационная система сверхраннего обнаружения дыма VESDA
- Экранировка и защита от утечек ПЭМИН
- CFD-моделирование и изоляция коридоров
- Резервирование 2N и стресс-тестирование
- Мониторинг DCIM и предиктивная аналитика
Серверные гермозоны и кроссовые дата-центров iGaming-операторов аккумулируют аппаратные генераторы случайных чисел (ГСЧ), HSM-модули аппаратного шифрования, процессинговые платежные шлюзы, мастер-базы учетных записей игроков и коммутационные узлы видеовещания. Физическая компрометация серверного оборудования или авария инженерных систем климата влечет остановку приема ставок, миллионные убытки за каждый час простоя и аннулирование международных игорных лицензий.

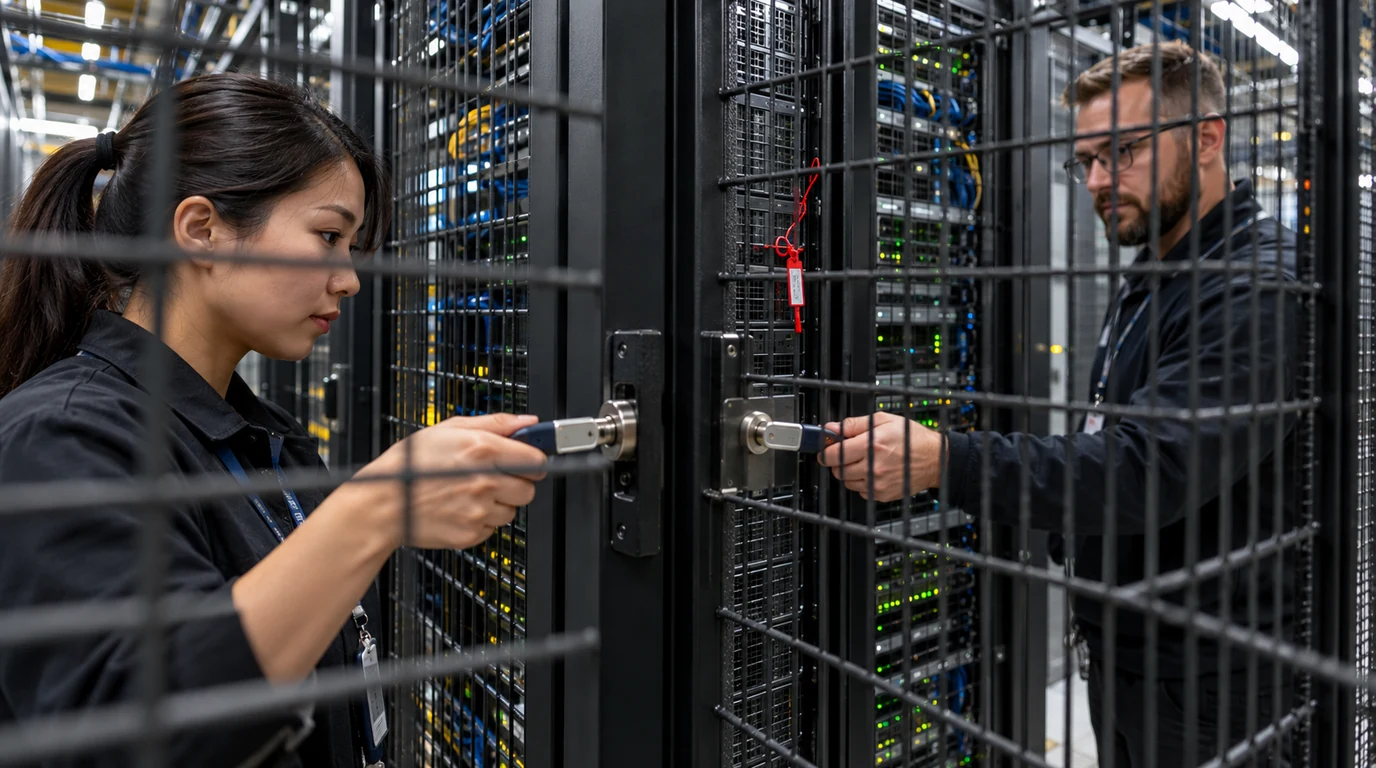

Рисунок 1. Конструктив изоляции холодного коридора с индивидуальными замками серверных шкафов
Строительные конструкции гермозоны и пассивная огнестойкость
Строительная оболочка серверного зала дата-центра iGaming проектируется по принципу «комната в комнате» (Modular Safe Area). Стены, перекрытия и перегородки гермозоны выполняются из монолитного железобетона или сэндвич-панелей с минераловатным наполнителем высокой плотности, обеспечивающим класс огнестойкости не ниже EI 90 - EI 120 (сохранение несущей способности и теплоизоляции в течение 90-120 минут при температуре открытого пожара свыше 1000 °C).
Ограждающие стены возводятся строго от несущего бетонного пола до капитального перекрытия верхнего этажа, полностью исключая возможность проникновения злоумышленника через пространство фальшпотолка или кабельные приямки фальшпола из смежных офисных коридоров. Дверные блоки выполняются во взломостойком и противопожарном исполнении класса RC4 (EN 1627) со сплошным стальным полотном толщиной от 2.5 мм, терморасширяющимися контурными уплотнителями от холодного и горячего дыма и скрытыми противосъемными ригелями.
| Параметр микроклимата | Целевой рабочий диапазон ASHRAE A1 | Аварийный порог тревоги | Техническое решение |
|---|---|---|---|
| Температура в холодном коридоре | 18.0 °C - 22.5 °C | > 26.0 °C / < 15.0 °C | Прецизионные кондиционеры N+1 с плавной модуляцией EC-вентиляторов |
| Относительная влажность воздуха | 40% - 55% без конденсации | > 65% / < 30% (риск ESD) | Изотермические пароувлажнители и адсорбционные осушители |
| Концентрация оптического дыма | 0.001 - 0.01 % обскурации/м | > 0.05 % обскурации/м | Лазерная аспирационная система сверхраннего обнаружения VESDA-E |
| Избыточное статическое давление | +15 Па относительно коридоров | < +5 Па | Приточная вентиляция с двухступенчатой фильтрацией класса HEPA H13 |
Автоматическое газовое пожаротушение Novec 1230
Применение воды, пены или аэрозольных порошковых составов в серверных помещениях категорически запрещено, так как это вызывает мгновенное короткое замыкание материнских плат, коррозию контактов и безвозвратное уничтожение твердотельных накопителей. В индустрии iGaming стандартом является применение газовых огнетушащих веществ (ГОТВ) на основе фторкетона FK-5-1-12 (коммерческое наименование Novec 1230) или Хладона 227еа.
Газ Novec 1230 обладает диэлектрической проницаемостью, сравнимой с сухим воздухом, испаряется без образования осадка и тушит возгорание за счет активного теплопоглощения из зоны горения, не снижая концентрацию кислорода ниже безопасного для человека уровня (NOAEL составляет 10%, при рабочей огнетушащей концентрации 5.6%). Время полного выпуска расчетной массы газа через калиброванные насадки составляет менее 10 секунд.

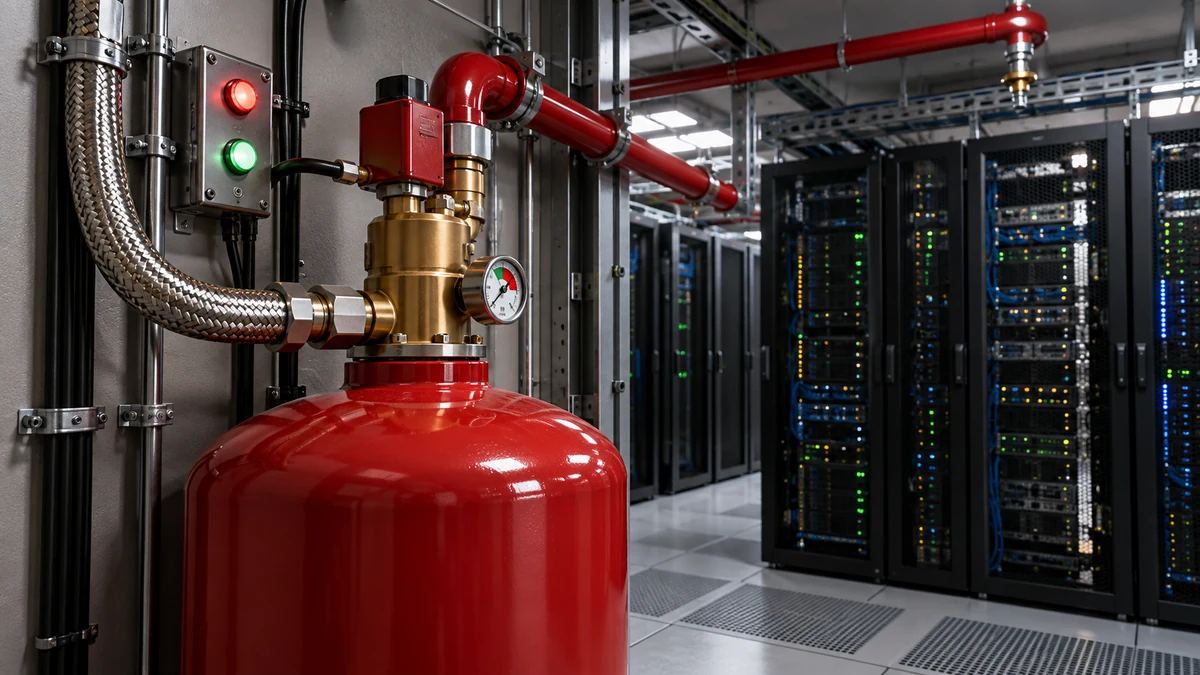

Рисунок 2. Модули пожаротушения Novec 1230 с быстродействующими соленоидными клапанами
Аспирационная система сверхраннего обнаружения дыма VESDA
Традиционные точечные оптико-электронные датчики дыма реагируют на возгорание слишком поздно, когда тление изоляции кабелей уже переходит в открытое пламя. В гермозонах iGaming монтируется аспирационная система VESDA (Very Early Smoke Detection Apparatus), забирающая пробы воздуха через сеть перфорированных полимерных трубок, проложенных вдоль решеток забора холодного воздуха стоек и под фальшполом.
Лазерная камера обнаружения анализирует микроскопические частицы продуктов термической деструкции полимеров на стадии пиролиза задолго до появления видимого дыма. Чувствительность системы достигает 0.001% затемнения на метр, что дает инженерам от 15 до 45 минут запаса времени для локализации перегревающегося блока питания или кабельного жгута до автоматического пуска пожаротушения.
Шкафная СКУД и индивидуальная защита стоечного периметра
Требования PCI-DSS v4.0 (пункт 9.2.1) обязывают разграничивать физический доступ к серверам, хранящим карточные данные, даже внутри охраняемого серверного зала. Каждая серверная стойка оборудуется индивидуальным аппаратно-программным замком:
- Электромеханические ручки с шифрованием: Ручки шкафов оснащаются встроенным контроллером, считывателем карт RFID и поворотным механизмом, разблокируемым исключительно по команде центрального сервера СКУД.
- Датчики целостности боковых стенок: Боковые и задние панели стоек защищаются микропереключателями контроля вскрытия (Tamper Switch). Попытка демонтажа панели без санкции активирует сигнал аппаратной тревоги.
- Видеофиксация открытия стойки: При открытии передней или задней двери стойки поворотная купольная IP-камера (PTZ) автоматически переводится в предустановленную позицию (Preset), масштабируя изображение открытой секции с частотой 60 кадров/с для фиксации подключения флеш-накопителей или консольных кабелей к портам серверов.
Экранировка и защита от утечек ПЭМИН
В высококонкурентной среде iGaming существует угроза негласного съема информации по побочным электромагнитным излучениям и наводкам (ПЭМИН, Tempest-атаки). Высокочувствительные радиоприемные комплексы способны перехватывать излучение тактовых генераторов шин памяти серверов, видеоинтерфейсов и сетевых коммутаторов сквозь стандартные кирпичные или гипсокартонные перегородки на дистанциях до 100 метров.
Для предотвращения утечек данных процессинга и алгоритмов генераторов случайных чисел стойки с критическим оборудованием объединяются в радиочастотно-экранированные модули (клетка Фарадея). Ограждения выполняются из медных или оцинкованных стальных листов с паяными стыками, обеспечивающими затухание электромагнитного поля не менее 80 дБ в частотном диапазоне от 100 кГц до 10 ГГц. Все входящие силовые кабели электропитания снабжаются помехоподавляющими сетевыми фильтрами, а линии передачи данных вводятся исключительно через оптоволоконные кабели в диэлектрической оболочке, не проводящей электромагнитные наводки.
CFD-моделирование и изоляция коридоров
Размещение современных вычислительных серверов машинного зрения и видеокодеров высокой плотности приводит к локальному тепловыделению до 20-25 кВт на одну стойку. Традиционная схема охлаждения с открытым смешиванием воздушных потоков в зале приводит к образованию застойных зон перегрева («горячих карманов»), вызывающих троттлинг процессоров и внезапные отказы оборудования.
Инженерный проект серверного зала в обязательном порядке рассчитывается с применением гидродинамического вычислительного моделирования (Computational Fluid Dynamics, CFD). Ряды стоек герметизируются с изоляцией холодного коридора (Cold Aisle Containment). Холодный воздух от прецизионных внутрирядных кондиционеров (InRow) подается под избыточным давлением непосредственно к воздухозаборникам серверов. Горячий выхлоп изолируется и отводится по закрытому потолочному пленуму обратно в теплообменники, что повышает энергоэффективность PUE (Power Usage Effectiveness) до значений 1.15-1.20 и полностью исключает риск перегрева критических систем.
Резервирование 2N и стресс-тестирование
Для гарантированного соответствия классу надежности Tier III по классификации Uptime Institute (коэффициент доступности 99.982%) распределение электропитания строится по полностью изолированной двухлучевой схеме 2N. Каждый серверный шкаф получает питание от двух независимых источников бесперебойного питания (ИБП Луч А и ИБП Луч Б), подключенных к разным городским подстанциям через автоматические трансформаторы.
В серверных шкафах устанавливаются интеллектуальные блоки распределения питания (iPDU) с мониторингом тока на каждой розетке C13/C19. При отказе одного из лучей питания оставшийся луч мгновенно берет на себя 100% суммарной нагрузки без перерыва в подаче синусоидального напряжения. В случае полного блэкаута энергоснабжения здания автоматика запускает сдвоенный дизель-генераторный комплекс с подогревом охлаждающей жидкости, выходящий на штатный режим генерации за 12 секунд. Запас дизельного топлива на объекте обеспечивает автономную непрерывную работу дата-центра в течение не менее 72 часов.
Каждые шесть месяцев инженерная служба проводит полномасштабные стресс-тесты под нагрузкой с подключением мобильных тепловых реостатов (Load Banks). В ходе учений имитируется внезапное отключение внешних фидеров при 100% загрузке вычислительного кластера, проверяется синхронизация фаз генераторов и замеряется фактическое время автономии аккумуляторных батарей под пиковой нагрузкой.
Мониторинг DCIM и предиктивная аналитика
Непрерывный контроль состояния физической среды внутри гермозоны осуществляется платформой управления инфраструктурой дата-центра (DCIM, Data Center Infrastructure Management). По периметру зала и внутри каждого серверного шкафа монтируются беспроводные и проводные датчики телеметрии, передающие данные по защищенным промышленным протоколам SNMP v3 и Modbus TCP/IP с шифрованием TLS.
Система непрерывно отслеживает градиент температур на входе и выходе из стоек, температуру электротехнических шин в щитовых, относительную влажность и точку росы (Dew Point). На полу под фальшполом вдоль трасс трубопроводов хладоносителя укладывается сенсорный кабель локализации протечек кондуктометрического типа, способный с точностью до 0.5 метра определить местоположение и объем утечки этиленгликоля или конденсата.
Предиктивные аналитические модули на базе анализа временных рядов (Time-Series Anomaly Detection) выявляют зарождающиеся дефекты оборудования задолго до их выхода из строя. Например, постепенное нарастание высокочастотной вибрации вентилятора системы кондиционирования или медленный дрейф температуры блока питания на 1.5 °C выше нормы регистрируются системой как предупредительный алерт, позволяя провести плановую превентивную замену узла в технологическое окно без остановки игровых сервисов.
